Proudový chránič VCX DZ47LE 3P+N typ A /B40A/30mA/6kA (s nadproudovou ochranou RCBO)

Proudový chránič VCX DZ47LE 3P+N typ A /B40A/30mA/6kA – spolehlivá ochrana v jednom přístroji

Proudový chránič VCX DZ47LE kombinuje dvě důležité ochranné funkce – ochranu před úrazem elektrickým proudem (RCD) a zároveň ochranu proti zkratu a přetížení (MCB).

Tento kompaktní RCBO přístroj je ideální volbou pro každého, kdo hledá efektivní ochranu pro domovní nebo lehce průmyslové elektrické rozvody, kde nelze vyloučit pulzující nebo stejnosměrné složky poruchových proudů.


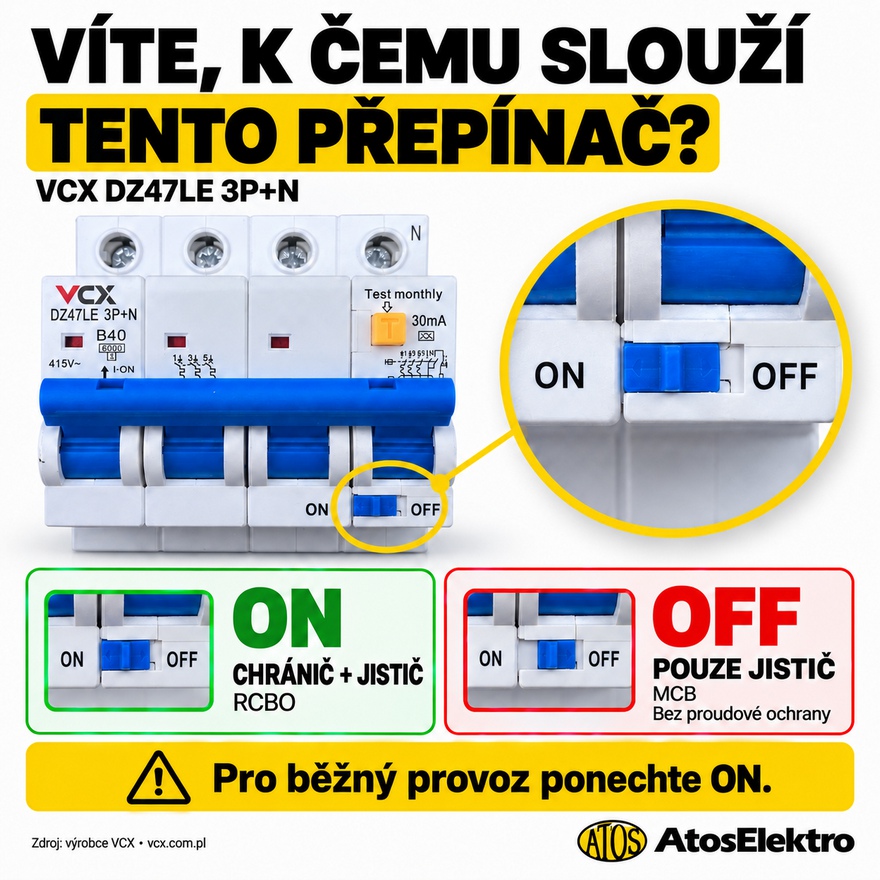

Klíčové výhody proudového chrániče VCX DZ47LE 3P+N typ A


• 2 v 1 – chránič a jistič zároveň (RCBO)
  Chrání proti úrazu elektrickým proudem i proti zkratu a přetížení – vše v jednom zařízení

• Typ A – zvýšená bezpečnost pro moderní spotřebiče
  Detekuje nejen střídavé, ale i pulzující stejnosměrné reziduální proudy, ideální pro pračky, sušičky, LED zdroje a elektroniku

• Elektronické vyhodnocení poruchy
  Rychle a přesně odpojí obvod při poruchovém proudu – zajišťuje spolehlivou ochranu před požárem i úrazem

• Bezpečné spínání a odpojování nulového vodiče (N)
  Přednostní připojení a odpojení vodiče N zajišťuje maximální ochranu zařízení i osob

• Jednoduchá a rychlá montáž na DIN lištu TH35
  Určeno pro standardní rozvaděče, možnost připojení hřebenových lišt

• Vysoká zkratová odolnost 6 kA
  Vhodné i do náročnějších instalací s vyššími proudovými nároky

• Snadná kontrola funkčnosti – testovací tlačítko a indikátor stavu
  Pravidelnou funkčnost ověříte během několika vteřin

• Široký provozní teplotní rozsah (-30 až +50 °C)
  Spolehlivý i v náročných podmínkách (technické místnosti, sklepy, dílny)

• Dlouhá životnost – až 8000 spínacích cyklů
  Vysoká mechanická i elektrická odolnost přístroje

• Univerzální použití v domovních i lehce průmyslových aplikacích
  Ideální pro novostavby, rekonstrukce, rozvody s citlivou elektronikou


Výhody oproti běžným proudovým chráničům

Na rozdíl od běžných proudových chráničů a jističů je tento přístroj vybaven inteligentním elektronickým vyhodnocením poruchového proudu, které přesně detekuje úniky mezi fází a zemí. Typ A navíc rozpozná i pulzující DC složky, což jej činí bezpečnějším pro moderní spotřebiče s elektronickým řízením, jako jsou pračky, sušičky, LED osvětlení, počítače a spínané zdroje.


Chytré odpojování i "nuláku" pro vyšší ochranu

Díky funkci postupného spínání/rozepínání vodiče N před a po fázi je zajištěna vyšší bezpečnost osob i zařízení. Takové řešení zamezuje nežádoucím účinkům napětí na nulovém vodiči a zajišťuje plnou ochranu i v případě poruchy na tomto vodiči, což mnoho běžných chráničů nezaručuje.


Snadná montáž a servisní diagnostika

Instalace na DIN lištu TH35 je rychlá a bezpečná, a indikátor provozního stavu spolu s testovacím tlačítkem umožňují pravidelnou kontrolu funkčnosti. Přístroj je konstruován s důrazem na uživatelský komfort a vysokou odolnost vůči provozním i klimatickým podmínkám. Maximální průřez připojení až 25 mm² umožňuje univerzální použití v různých aplikacích.


Všestranné využití a dodržení nejpřísnějších norem

Proudový chránič VCX DZ47LE je certifikován podle IEC/EN61009-1, což zaručuje jeho použití v evropských instalacích včetně průmyslu, stavebnictví, rozvodných a osvětlovacích systémů. Díky jmenovité spínací schopnosti 6 kA je připraven zvládnout i náročnější provozní podmínky.


Doporučené použití podle jmenovitého proudu

Přehledná univerzální tabulka použití proudových chráničů s nadproudovou ochranou (RCBO) VCX DZ47LE 3P+N typ A podle jejich jmenovitého proudu (16 A až 40 A).


Poznámky k použití


• Typ A je vhodný pro obvody se střídavými i pulzujícími DC složkami reziduálního proudu, zejména tam, kde jsou zapojeny moderní elektronické spotřebiče.

• Všechny varianty jsou určeny pro sítě 3P+N (230/400 V) 50/60 Hz a splňují požadavky normy IEC/EN61009-1.

• Proudové chrániče RCBO jsou ideální do domácích rozvodnic, dílen, technických místností, podružných okruhů i pro rekonstrukce.

• Ochrana do 30 mA zajišťuje doplňkovou ochranu osob před úrazem elektrickým proudem.


Technické specifikace


• Typ: A
  Reaguje na střídavé i pulzující stejnosměrné reziduální proudy.

• Charakteristika zátěže: B
  Vhodné pro běžné domovní aplikace s odporovou nebo lehce indukční zátěží.

• Jmenovitý proud: 40 A
  Maximální proud, který může zařízení trvale vést.

• Jmenovitý reziduální proud A: 30 mA
  Hodnota poruchového proudu, při které chránič odpojí obvod – vhodné pro doplňkovou ochranu osob.

• Jmenovitá spínací schopnost reziduálního proudu A: 500 A
  Maximální hodnota, kterou zvládne při poruše bezpečně spínat.

• Vypínací čas: ≤ 0,1 s
  Rychlá reakce zajišťuje ochranu před úrazem.

• Odolnost proti napěťovému rázu (Uimp): 6000 V
  Ochrana proti přepětí v síti.

• Jmenovitá vypínací schopnost zkratu: 6 kA
  Maximální proud, který jistič zvládne při zkratu.

• Stupeň znečištění: 2
  Vhodný pro standardní prostředí bez výskytu agresivních par.

• Jmenovité napětí (Ue): 415 V
  Maximální pracovní napětí mezi fázemi.

• Jmenovitá izolace (Ui): 500 V
  Bezpečnostní rezerva napětí pro izolaci přístroje.

• Frekvence: 50/60 Hz
  Univerzální použití ve většině rozvodů.

• Elektrická a mechanická životnost: 8000 operací
  Dlouhá životnost při spínání i bez zatížení.

• Indikátor provozní polohy: Ano
  Přehled o stavu chrániče na první pohled.

• Krytí: IP20
  Ochrana proti dotyku prstem a větším objektům.

• Teplotní rozsah: -30°C až +50°C (provozní), -30°C až +70°C (skladovací)
  Vhodné i do chladnějších nebo horkých prostor.

• Max. průřez vodiče: 25 mm²
  Možnost připojení i silnějších kabelů.

• Utahovací moment svorek: 3 Nm
  Zajišťuje pevné a bezpečné připojení.

• Připojení přes hřebenové lišty: Ano
  Zjednodušuje zapojení v rozvaděči.

❓ FAQ – Časté dotazy zákazníků


Jaký je rozdíl mezi proudovým chráničem a chráničojističem (RCBO)?
Proudový chránič (RCD) slouží pouze k ochraně před úrazem elektrickým proudem a únikem proudu do země. Chráničojistič (RCBO) v sobě kombinuje dvě ochrany v jednom přístroji – proudový chránič a jistič. Tedy chrání jak proti zkratu a přetížení, tak i proti poruchovému (reziduálnímu) proudu. Ušetří místo a zjednoduší zapojení.

Proč zvolit typ A?
Proudové chrániče typu A detekují nejen běžné střídavé poruchové proudy (AC), ale i pulzující stejnosměrné složky (DC), které mohou vznikat v zařízeních s elektronickým řízením, spínanými zdroji nebo polovodiči (např. pračky, myčky, LED zdroje, PC). Typ A je tedy univerzálnější a bezpečnější pro moderní instalace než typ AC.

Mohu použít tento přístroj v třífázové síti s nulákem?
Ano. Tento model je určen pro zapojení 3P+N, tedy tři fáze a pracovní vodič N (nulák). Je vhodný pro instalace v síti 230/400 V, běžné v domovních a maloprůmyslových rozvodech.

Odpojuje tento chránič i nulový vodič?
Ano. Při zapínání dochází nejprve k sepnutí nulového vodiče, teprve poté fází. Při vypínání je pořadí obrácené – nejdřív fáze, až potom N. Toto pořadí zvyšuje bezpečnost při poruchách nebo manipulaci.

Jak často mám používat testovací tlačítko „TEST“?
Výrobce doporučuje provádět test minimálně 1× měsíčně (nebo podle návodu). Tlačítkem TEST se ověřuje správná funkce zařízení simulací poruchového proudu.

Mohu RCBO chránič použít jako hlavní jistič pro dílčí okruh?
Ano, je to běžná praxe. Můžeš jej použít jako hlavní jištění zásuvkového, světelného nebo topného okruhu, a to s výhodou integrované ochrany osob. Ušetříš tím místo i náklady.

Jak zvolit správnou hodnotu proudu – 16 A, 20 A, 25 A, 32 A, 40 A?
Výběr záleží na zatížení a dimenzování vodičů daného okruhu. Obecně:

• 16 A – pro jednotlivé zásuvky, světla, spotřebiče

• 20–25 A – pro bojlery, podlahové topení, vícezásuvkové okruhy

• 32–40 A – pro silové přívody, hlavní okruhy, podružné rozvaděče

Je možné tento chránič připojit na hřebenovou lištu?
Ano. RCBO VCX DZ47LE je kompatibilní s běžnými hřebenovými lištami, což výrazně usnadňuje a zrychluje montáž v rozvaděči.

Má tento přístroj ochranu proti přepětí?
Proudový chránič sice nezajišťuje přepěťovou ochranu, ale odolává impulznímu napětí až 6 kV. Pro přepěťovou ochranu doporučujeme kombinovat s ochranným prvkem typu T1/T2 (SPD) v rozvaděči.

Je přístroj vhodný i pro venkovní rozvaděče nebo vlhká prostředí?
Zařízení má krytí IP20, tedy je určeno pro montáž do rozvaděčů v suchém prostředí. Pro venkovní instalace musí být umístěno ve vhodném chráněném rozvaděči s vyšším krytím (např. IP65).

Jak je to s životností tohoto RCBO?
Elektrická i mechanická životnost je až 8000 sepnutí, což odpovídá běžnému provozu po dobu několika let. Přístroj je tedy vhodný i pro častěji spínané obvody.

Je zařízení certifikováno pro použití v EU?
Ano, produkt splňuje normu IEC/EN 61009-1, která je v souladu s požadavky evropské legislativy pro elektrickou bezpečnost.

Kdo smí RCBO chránič zapojit?
Instalaci smí provádět pouze odborně způsobilá osoba podle zákona – tedy elektrikář s platným oprávněním (např. podle vyhlášky č. 50/1978 Sb., v ČR).
