Automatický přepínač sítí - napájení VCX 4P 400V 63A - NLQ7 400V 4P 63A

Automatický přepínač sítí 4P (síť/agregát), jmenovitý proud 63 A, napětí 400 V AC, bleskové přepnutí pod 30 ms, třída PC, automatický i manuální režim, montáž na DIN lištu 35 mm, krytí IP30.

Můžeme doručit do: 19.6.2026

Externí sklad - obvykle 3-5 dnů

Kód: T-VCX-NLQ7400V4P63A

Značka: VCX

1 530 Kč / ks 1 264,50 Kč bez DPH

Kategorie:	Přepínače napájení
Záruka:	36 měsíců
Hmotnost:	0.516 kg
EAN:	5905440094723
Hmotnost:	0.51600 kg
Registrace - Sleva:	2.000
Záruka:	36 měsíců

Popis
Diskuze

Automatický přepínač napájení VCX NLQ7 400V 4P 63A — Bezpečné přepnutí do 30 ms

Jistota nepřerušeného napájení pro kritické aplikace

Každý výpadek proudu může v komerčních provozech, serverovnách nebo u topných systémů znamenat obrovské ztráty a technické komplikace. Spoléhat se na ruční přepínání na záložní generátor je zdlouhavé a v mnoha situacích nereálné. Přepínač sítě a agregátu řeší tento problém za vás. Jakmile dojde k výpadku hlavní sítě, ztrátě fáze nebo poklesu napětí, systém okamžitě vyhodnotí situaci a zcela bez zásahu obsluhy zareaguje.

Model VCX NLQ7 400V 4P 63A zajišťuje automatické přepnutí mezi dvěma nezávislými zdroji, jako je hlavní síť a UPS, případně distribuční síť a ostrovní elektrocentrála. S reakční dobou pod 30 ms proběhne změna napájení tak rychle, že drtivá většina běžných spotřebičů ani nezaznamená výpadkový stav. Díky třídě PC a 4pólové konstrukci dokáže bezpečně přepínat nejen všechny tři fázové vodiče, ale i nulový vodič pod zátěží až 63 A. Jakmile se stabilizuje primární zdroj napájení, přepínač se automaticky a kontrolovaně vrátí do původního stavu.

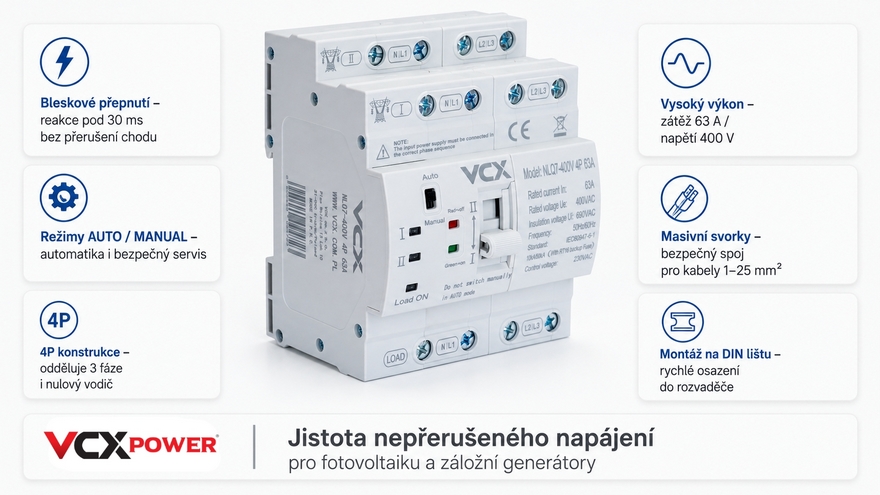

Automatický přepínač sítí VCX NLQ7 400V 4P 63A pro rychlé záložní napájení na DIN lištu.

Klíčové parametry a jejich přínos v praxi

Rychlost přepnutí ≤ 30 ms: Přepnutí proběhne bleskově, což minimalizuje riziko výpadku u připojených citlivých zařízení a datových uzlů.
Jmenovitý proud 63 A: Poskytuje robustní výkon pro napájení větších domovních instalací, dílen i technologických rozvaděčů.
Třída zařízení PC: Zaručuje technologickou připravenost pro bezpečné zapínání i vypínání distribučních obvodů přímo pod zátěží.
Čtyřpólová konstrukce (4P): Přepíná všechny 3 fáze i neutrální vodič, díky čemuž zcela odděluje napěťové soustavy a zabraňuje vzniku nebezpečných zpětných proudů.
Detekce anomálií napětí: Okamžitě odpojí hlavní přívod a přepne na zálohu, pokud pracovní napětí klesne pod 175 V nebo stoupne nad 275 V.
Automatický návrat na síť I.: Po stabilizaci hlavní sítě odpočítá 30 sekund a přepojí provoz zpět na levnější / primární zdroj.
Režimy AUTO / MANUAL: Přepínač můžete kdykoliv snadno vyřadit z automatiky a ovládat jej manuálně pákou pro účely bezpečné údržby.
DIN montáž a krytí IP30: Unifikovaný design garantuje snadné a rychlé zacvaknutí do standardních modulových rozvaděčů na 35mm lištu.

Technologie, kterou při výpadku nepostřehnete

Pocit absolutního bezpečí u elektrické infrastruktury spočívá v tom, že o problémech se sítí vůbec nevíte. Běžná domácnost s fotovoltaikou v ostrovním režimu (OFF-GRID) nebo laboratoř závislá na klimatizaci nevyžaduje stres z manuálního přepojování jističů.

Pokud používáte moderní hybridní měniče s výstupem BACKUP/EPS, model VCX NLQ7 hladce převezme kontrolu a s milisekundovou přesností odkloní napájení na zálohu. Navíc vizuální indikátory na předním panelu vám vždy jednoznačně ukazují aktuálně sepnutý zdroj i to, zda je systém v chodu.

Extrémní elektrická i mechanická odolnost

Každé průmyslové řešení vyžaduje tabulkově ověřenou výdrž, na kterou se instalatér může spolehnout. Tento ATS (Automatic Transfer Switch) garantuje minimálně 6000 cyklů mechanické a 1500 cyklů elektrické životnosti pod proudovou zátěží.

Konstrukčně zvládne bezproblémově pracovat v teplotním rozmezí od -5 °C do +40 °C a disponuje izolačním napětím dimenzovaným na 690 V AC. Rovněž dokáže bez újmy snést jmenovité rázové napětí až 8 kV, takže poskytuje širokou rezervu i během bleskových bouří, kolísání DS sítě nebo rozběhu těžkých indukčních strojů.

Automatika i manuál pod kontrolou

V každodenním provozu funguje tento přepínač striktně jako bezobslužný automatický blok. Jak ale vyřešit pravidelnou plánovanou revizi bez rizika zkratu? Stačí na předním panelu malým posuvníkem přepnout řízení do režimu MANUAL.

Tím se automatická cívka vyřadí z činnosti a vy můžete bezpečně oddělovat zdroje sami pomocí masivní ovládací páčky. Po ukončení revize jej jednoduše vrátíte na AUTO a záloha je zpět v pohotovosti. Přepínač také disponuje konektory pro indikátor napájení zátěže, což zjednodušuje zapojení do inteligentní domácnosti s notifikacemi.

Podrobný přehled cílových skupin a příkladů využití v praxi

1. Projektanti FVE a elektromontéři (Fotovoltaika na prvním místě)

Pro profesionály v oboru solární energetiky tvoří tento automatický přepínač sítí (ATS) základní stavební kámen bezpečné elektroinstalace. Moderní hybridní a ostrovní systémy se neobejdou bez spolehlivého hardwarového oddělení napěťových soustav.

Scénář A: Zálohování celého domu přes hybridní střídač (BACKUP/EPS výstup): Většina třífázových hybridních měničů disponuje vyhrazeným nouzovým výstupem (EPS/BACKUP). Tento výstup má však často interní omezení (např. proudový limit do 20–30 A) nebo je aktivní výhradně při výpadku. Pokud chce zákazník v režimu výpadku plynule napájet celý domovní rozvaděč z fotovoltaických baterií a solárních panelů, instaluje se do hlavního rozvaděče externí spínač VCX NLQ7. Ten slouží jako nadřazená inteligence: fyzicky a galvanicky odpojí distribuční soustavu (DS) a bleskově přepne dům na ostrovní výstup střídače. Tím je splněna normativní podmínka, že střídač nesmí dodávat energii do „mrtvé“ veřejné sítě, kde by mohl ohrozit pracovníky distribuce provádějící opravu.
Scénář B: Čistokrevné ostrovní systémy (OFF-GRID) s podporou centrály: U objektů zcela odříznutých od elektrické sítě (chaty, technologické stanice, zemědělské objekty) dodává primární energii solární pole do bateriového úložiště. Pokud v zimních měsících nebo při dlouhotrvající nepřízni počasí klesne napětí baterií pod kritickou mez, řídicí systém vydá pokyn ke startu záložního naftového či benzínového generátoru. Jakmile centrála naběhne, přepínač VCX NLQ7 automaticky přepne zátěž objektu na generátor, ze kterého jsou napájeny spotřebiče a zároveň se dobíjí vybité akumulátory.
Příklad z montážní praxe (Svorkovnice a dimenzování): Elektromontéři při instalacích oceňují robustní konstrukci připojovacích svorek, které jsou navrženy pro vodiče o průřezu 1–25 mm². Při jmenovitém proudu 63 A se standardně používají silné propojovací kabely s průřezem 10 mm² nebo 16 mm² (např. CYKY-J 5x10 / 5x16). Levnější přístroje mívají s těmito průřezy mechanické problémy, dochází k lámání plastů nebo strhávání závitů. VCX NLQ7 disponuje masivními šrouby M5 s předepsaným utahovacím momentem 2,5 Nm, což zaručuje dokonale pevný spoj s minimálním přechodovým odporem, čímž se eliminuje riziko zahřívání rozvaděče při plném zatížení.

2. Správci komerčních budov, IT infrastruktury a menších serveroven

V komerční sféře je jakýkoliv neplánovaný výpadek napájení spojen s okamžitou finanční ztrátou, ztrátou neuložených dat nebo přerušením kritických technologických procesů (např. chlazení serverů).

Scénář C: Souhra mezi bateriovou UPS a dieselagregátem: V IT uzlech kryjí bezprostřední vteřiny po výpadku distribuční sítě bateriové záložní zdroje (UPS). Tyto systémy však dokážou držet servery v chodu obvykle jen desítky minut. Pro dlouhodobé překlenutí výpadku je budova vybavena stacionárním dieselagregátem. Tomu po startu trvá zhruba 10 až 20 vteřin, než dosáhne nominálních otáček a stabilního napětí. V tomto kritickém uzlu operuje přepínač VCX NLQ7. Kontroluje parametry přicházejícího napětí z generátoru. Jakmile integrované obvody potvrdí, že napájení z generátoru dosáhlo funkčního rozsahu 187–253 V AC , přepínač během necelých 30 ms přepne napájecí trasu budovy na běžící generátor. Rychlost přepnutí pod 30 ms zajišťuje, že vstupní filtry UPS nezaznamenají výpadkové okno, UPS zůstane stabilní a servery pokračují v bezchybném provozu bez restartu.

3. Majitelé rodinných domů a živnostníci (Zálohování domů pomocí elektrocentrály)

Stále více domácností se jistí proti plošným blackoutům nákupem přenosných benzínových či naftových elektrocentrál. Bezpečná integrace takového generátoru do domovního rozvodu je bez ATS přepínače prakticky nemožná.

Scénář D: Ochrana před fatálním střetem dvou zdrojů: Největším rizikem při domácím využívání generátoru je situace, kdy centrála napájí dům a distributor v téže chvíli nečekaně obnoví dodávku proudu v síti. Pokud by byly oba zdroje spojeny natvrdo, dojde k okamžitému masivnímu zkratu, destrukci generátoru, zničení domácích spotřebičů a v nejhorším případě k požáru nebo úrazu proudem. Přepínač VCX NLQ7 díky své čtyřpólové konstrukci (4P) odpojuje a připojuje jak všechny tři fáze, tak i nulový vodič (neutrál). Oba zdroje jsou od sebe mechanicky a galvanicky odděleny, takže k jejich vzájemnému střetu nikdy nemůže dojít.
Příklad automatické logiky při podpětí a přepětí: Pokud napětí na prioritní distribuční síti klesne pod 175 V (např. při poruše na trafo stanici) nebo naopak nebezpečně stoupne nad 275 V (např. při přerušení nulového vodiče v ulici a hrozbě přepětí), přepínač vyhodnotí stav jako rizikový, odpojí dům od sítě a dává prostor pro bezpečné napájení ze záložního zdroje. Jakmile se napětí od distributora vrátí do normy (187–253 V), přepínač nespěchá: vestavěná časová relé odpočítají ochrannou prodlevu 30 sekund pro ověření stálosti sítě a teprve poté dům bezpečně a automaticky přepnou zpět na primární napájení. Majitel domu se nemusí o nic starat, vše probíhá plně automaticky na pozadí.

Certifikovaná bezpečnost a udržitelnost

Produkt spadá pod nejpřísnější evropské normy a je schválen pro nasazení na celém trhu EU. Plně vyhovuje direktivě pro zařízení nízkého napětí LVD 2014/35/UE a technické normě PN-EN IEC 60947-6-1:2023 pro bezpečné rozváděčové přístroje. Zároveň je produkt v souladu s ekologickou směrnicí RoHS (2015/863/EU) omezující používání nebezpečných látek.

Technické specifikace

Jmenovitý provozní proud (In): 63 A — Bezpečná kapacita pro rodinné domy a provozy.
Jmenovité provozní napětí (Ue): 400 V AC — Určeno pro klasické a kompletní třífázové sítě.
Jmenovité izolační napětí (Ui): 690 V AC — Robustní konstrukční ochrana proti průrazu izolace.
Jmenovitá frekvence: 50/60 Hz — Zaručena plná kompatibilita s domácí sítí i cizími agregáty.
Počet pólů: 4P — Dokonale spíná a odděluje fáze L1, L2, L3 a především neutrální vodič N.
Třída zařízení: PC — Umožňuje bezpečné zapínání i vypínání přívodu během zátěže.
Kategorie použití: AC-31B — Specifikace určená pro spínání nepřevážně odporových zátěží.
Jmenovité rázové napětí (Uimp): 8 kV — Ochrání instalaci i během silných napěťových špiček a bouří.
Jmenovitý zkratový proud: 10 kA (až 50 kA s pojistkou RT16) — Garance ochrany vnitřních prvků ATS při zkratu.
Doba přepnutí: ≤ 30 ms — Bleskový úkon chránící citlivé systémy od kolapsu napájení.
Provozní režim: Automatický / Manuální — Maximální svoboda při denním provozu i plánované údržbě.
Mechanická životnost: ≥ 6000 cyklů — Vysoce kvalitní zpracování plastů a přepínacích pák.
Elektrická životnost: ≥ 1500 cyklů — Testovaná stabilita stykových ploch i pod plným napětím.
Stupeň krytí: IP30 — Dostatečná ochrana proti vniknutí cizích těles při osazení do běžného rozvaděče.
Připojovací svorky: Průřez 1–25 mm² — Dostačující prostor i pro pevné vodiče z větších instalací.
Instalace: 35mm DIN lišta — Zacvaknutí na normalizovanou modulární sběrnici rozvodné skříně.
Provozní teplota: -5 °C až +40 °C — Použitelné i ve studenějších chodbách a garážích.

FAQ — Časté otázky zákazníků

1. Mohu tento 4pólový přepínač použít i pro běžnou jednofázovou instalaci na 230 V? Tento konkrétní model je z výroby navržen a dimenzován jako 4pólový (4P) pro třífázové sítě pracující s 400 V. Pro menší jednofázové sestavy a chatu doporučujeme vybírat čistě z variant s označením 2P určených přímo pro 230 V.

2. Jak rychle dojde k automatickému přepnutí sítě po opravě výpadku od distributora? Jakmile ochranný systém detekuje, že napětí z primárního zdroje (I) naběhlo zpět v provozních mezích (187–253 V) a je konečně stabilní, vyčká pro jistotu ochrannou 30sekundovou prodlevu. Poté teprve přepojí spotřebiče zpět na DS síť.

3. Nastartuje mi tento přepínač sám automaticky můj záložní generátor? Ne. Samotný síťový ATS přepínač slouží výhradně k oddělení a přepnutí silové elektrické cesty. Pro plně automatický rozběh záložní centrály musí i samotný generátor podporovat „auto-start“ a využívat k tomu vyvedené komunikační linky.

4. Udrží přepnutí za 30 ms v chodu klasické stolní PC nebo routery? Ve většině případů ano. Rychlost odezvy ≤ 30 ms je dostatečně malý úsek. Spínané zdroje v dnešní IT technice disponují vnitřními kondenzátory, které v tomto nepatrném zlomku sekundy plynule udrží výpočetní hardware v nepřerušeném běhu.

5. Jaký nejtlustší kabel dokážu do svorkovnice zapojit? Mechanické svorky zařízení jsou výrobcem projektovány pro masivní vodiče s průřezem od 1 do 25 mm². Na dokonalé dotažení šroubů M5 potřebujete utahovací moment 2,5 Nm.

6. K čemu jsou ty tenké signalizační vývody na přední masce přístroje? Tyto drobné kontaktní body slouží k vyvedení vizuální stavové signalizace (A, B, Load) buď přímo na dveře rozvaděče, nebo dále přes převodník do vašeho smart home či PLC řídicího systému.

7. Může se spínač ovládat pákou ručně i ve chvíli, kdy je spínač v poloze AUTO? Striktně doporučujeme to nedělat, mechanika to zakazuje. Pokud plánujete ovládat přívod elektrické energie pákou ručně, je vždy vyžadováno na čelním panelu posunout miniaturní volič z AUTO do polohy MANUAL. V opačném případě hrozí mechanické poškození serva uvnitř.

8. Lze tento model použít k čistému solárnímu OFF-GRID systému? Ano, produkt je široce využíván v ostrovních solárních řešeních. Spolehlivě zabrání střetu fází z BACKUP výstupu asymetrického střídače oproti fázím z distribuční soustavy a řeší čistý přechod záchranné energie.

9. Jaké jsou přesné napěťové meze pro detekci podpětí či přepětí a kdy dojde k odpojení prioritního zdroje? Integrované obvody neustále monitorují napětí prioritního zdroje. K automatickému odpojení a bleskovému přepnutí zátěže na záložní zdroj (zdroj II) dojde ve chvíli, kdy prioritní zdroj zcela ztratí fázi, jeho napětí poklesne pod 175 V nebo naopak stoupne nad 275 V. Podmínkou pro toto přepnutí je, aby se napětí záložního zdroje v daný moment nacházelo v běžném funkčním rozsahu, který činí 187–253 V AC.

10. Jaká je kaskádová kategorie přepětí pro hlavní výkonový obvod a pro pomocný řídicí obvod? Z hlediska bezpečnosti a odolnosti proti napěťovým špičkám je přístroj interně rozdělen podle norem do dvou kategorií. Pro hlavní silový obvod spínače platí přísnější kategorie přepětí III. Pomocný obvod sterování (řídicí logika) je pak dimenzován pro kategorii přepětí II.

11. Jak lze zvýšit jmenovitou zkratovou odolnost tohoto přepínače z běžných 10 kA na vyšší hodnotu? Samotný přístroj disponuje garantovanou jmenovitou zkratovou odolností (jmenovitým zkratovým proudem) na úrovni 10 kA. Pokud však v instalaci potřebujete dosáhnout vyšší odolnosti až do hodnoty 50 kA, je nutné předřadit před přepínač kompatibilní záložní tavnou pojistku typu RT16.

12. Jaká limitní kritéria musí splňovat okolní prostředí z hlediska vlhkosti a znečištění? Přepínač je testován pro úroveň znečištění životního prostředí třídy 3. Relativní vlhkost vzduchu v místě instalace nesmí překročit hranici 50 % při maximální provozní teplotě +40 °C. Při nižších okolních teplotách je přípustná vyšší relativní vlhkost vzduchu. Zároveň platí, že průměrná teplota okolního vzduchu v průběhu 24 hodin nesmí přesáhnout +35 °C.

13. Jaká je předepsaná frekvence technických kontrol a servisních revizí pro bezchybný chod ATS mechanismu? Aby byla dlouhodobě garantována správná funkce mechanických i elektrických částí ATS, musí být první odborná kontrola provedena do šesti měsíců od samotné instalace zařízení. Následné pravidelné prohlídky a údržbové revize je nutné provádět alespoň jednou ročně. Pokud je přístroj provozován v náročných či nepříznivých podmínkách prostředí, musí být frekvence těchto kontrol adekvátně zvýšena.

14. Co je bezpodmínečně nutné zkontrolovat z hlediska fází a izolačního odporu před spuštěním? Před pevným připojením obou nezávislých napájecích zdrojů k přístroji musíte bezpečně ověřit, že je pořadí fází u obou zdrojů naprosto správné a stoprocentně identické. Dále platí přísné bezpečnostní pravidlo, že zařízení lze poprvé uvést do provozu (nebo znovu zapnout po údržbě) pouze tehdy, pokud naměřený izolační odpor celého ústrojí činí minimálně 10 MΩ.

15. Jaké jsou přesné izolační limity pro jmenovité izolační napětí (Ui) a jmenovité rázové napětí (Uimp)? Tento přepínač zkonstruovaný pro rázové stavy splňuje vysoké izolační nároky. Jmenovité izolační napětí (Ui) je u tohoto modelu přesně 690 V AC. Jmenovité rázové napětí (Uimp), které přístroj bezpečně vydrží při nečekaných pulzech a přepěťových vlnách v síti, činí 8 kV.
